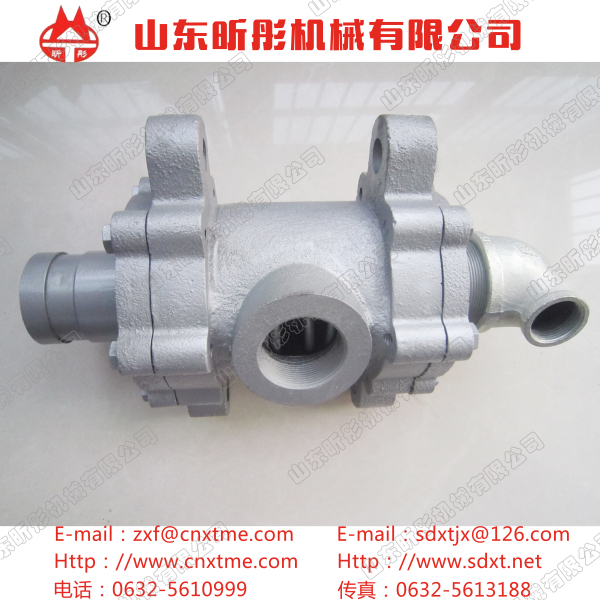

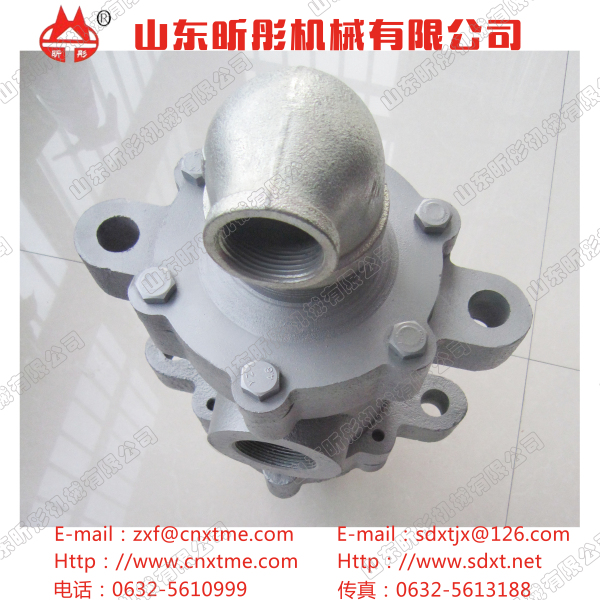

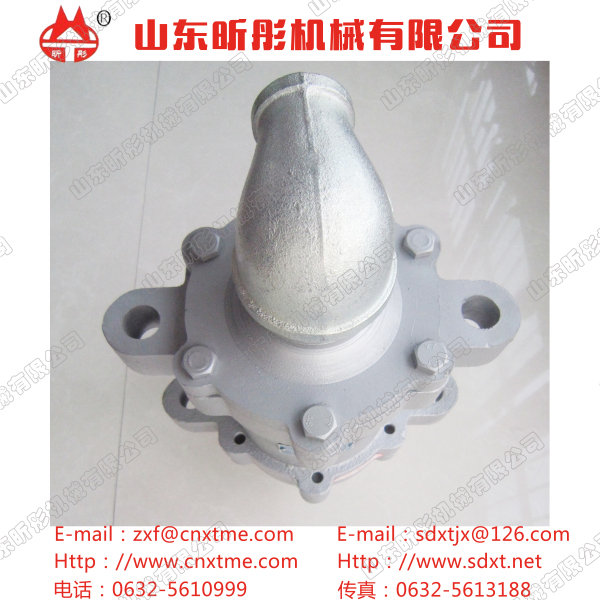

Q型旋轉接頭
其結構簡單，密封性能穩定，維護方便。其結構如圖所示：外管體直接接到輥子或烘筒上，為主要的旋轉部件；經過精加工的外管體球面、底蓋、底平面和浸漬石墨球面密封環行空間中滑動，加之無油軸承與殼體的緊密配合，使旋轉接頭自由支撐；球面密封環磨損后，借助于彈簧的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封線的磨損程度；當蒸水或其他介質流經球面密封環和無油軸承時,形成一層很薄的液膜,提供密封和潤滑,從而減輕摩擦和磨損,延長了使用壽命.別外,殼體上采用雙支耳支撐.
適用范圍:
轉速:N≤100RPM
溫度:T≤200℃(
壓力:≤1.6MPA
介質:蒸氣導熱油水熱水
| 規格 | A | B | C | D | L | L1 | L3 | L4 | L5 | f1 | F2 | H | Φ | R | S | N | O | P | Q | T-U |
| 25 | R1〃 | G3/8〃 | Rc3/4〃 | Rc1/2〃 | 261 | 246 | 225 | 175 | 55 | 32 | 33 | 60 | 12 | 16 | 8 | 25 | 34 | 85 | 1165 | 4-14 |
| 32 | R1-1/4〃 | G1/2〃 | Rc1〃 | Rc1/2〃 | 304 | 288 | 267 | 212 | 60 | 38 | 38 | 68 | 14 | 18 | 12 | 30 | 42 | 100 | 140 | 4-18 |
| 40 | R1-1/2〃 | G3/4〃 | Rc11/4〃 | Rc3/4〃 | 355 | 337 | 312 | 242 | 68 | 48 | 43 | 90 | 14 | 18 | 12 | 38 | 48 | 110 | 150 | 4-18 |
| 50 | R2〃 | G1〃 | Rc11/2〃 | RC1〃 | 388 | 366 | 338 | 268 | 78 | 56 | 51 | 98 | 14 | 20 | 15 | 48 | 60 | 125 | 165 | 4-18 |
| 65 | R21/2〃 | G11/4〃 | Rc2〃 | Rc11/4〃 | 465 | 439 | 405 | 321 | 89 | 64 | 62 | 110 | 18 | 20 | 18 | 64 | 76 | 145 | 185 | 4-18 |
| 80 | R3〃 | G11/2〃 | Rc21/2〃 | Rc11/2〃 | 497 | 467 | 430 | 340 | 98 | 73 | 72 | 120 | 18 | 20 | 20 | 75 | 90 | 160 | 220 |
8-18 |
