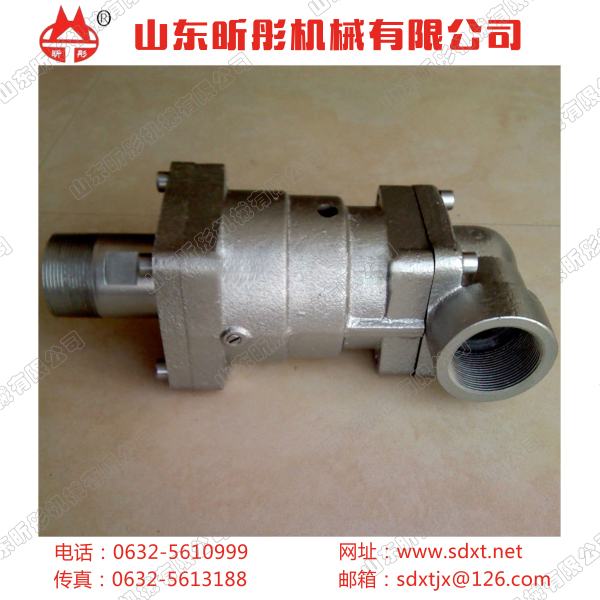

D型旋轉接頭
D型旋轉接頭結構特點：
其結構特點就是采用了波紋補償器和浮動密封的主要形式，其密封可自由得到調節與補償，使密封可靠、穩定，有效地降低了磨損，延長了使用壽命。密封環與空心軸和波紋補償器共同組成浮動的雙端面密封，有利于減小設備同心度差而帶來的密封性不好等缺點。軸承的使用一方面起支撐作用，同時又提高了旋轉精度，降低了磨擦扭矩。另外，殼體上設有觀察孔，通過觀察孔隨時觀察到密封環的磨損及密封情況。
使用參數:
最高轉速：100r/min 最高壓力：1.6MPa。
最高溫度：150℃ 適用介質：熱水、低壓蒸氣。 |
|
|
規格 |
型號 |
A |
C |
F1 |
G |
H |
H1 |
I |
L |
L4 |
L5 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
25 |
DD25
DD-F25 |
R1 |
Rc1 |
55 |
10 |
70 |
18 |
14 |
256/257 |
231/232 |
63/64 |
25 |
40 |
85 |
115 |
16 |
10 |
4 |
14 |
|
32 |
DD32
DD-F32 |
R1-1/4 |
Rc1-1/4 |
78 |
11 |
82 |
25 |
18 |
264/266 |
234/236 |
57.5/59.5 |
32 |
44 |
100 |
140 |
18 |
12 |
4 |
18 |
|
40 |
DD40
DD-F40 |
R1-1/2 |
Rc1-1/2 |
83 |
10 |
92 |
25 |
20 |
288/299 |
256/267 |
60/71 |
38 |
49 |
110 |
150 |
18 |
12 |
4 |
18 |
|
50 |
DD50
DD-F50 |
R2 |
Rc2 |
88 |
10 |
95 |
21 |
18 |
308/320 |
270/282 |
56/68 |
50 |
60 |
125 |
165 |
20 |
15 |
4 |
18 |
|
65 |
DD65
DD-F65 |
R2-1/2 |
Rc2-1/2 |
110 |
14 |
120 |
40 |
20 |
359 |
314 |
72 |
65 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
|
80 |
DD80
DD-F80 |
R3 |
Rc3 |
115 |
16 |
130 |
38 |
24 |
404/385 |
348/329 |
94/75 |
75 |
90 |
160 |
200 |
20 |
20 |
8 |
18 |
|
100 |
DD100
DD-F100 |
R4 |
Rc4 |
146 |
20 |
160 |
40 |
28 |
532 |
464 |
109 |
100 |
118 |
180 |
220 |
22 |
22 |
8 |
18
|
|
|
